注：学习、交流就在博主的个人weixin公众号 “FPGA动力联盟” 留言或直接+博主weixin “fpga_start” 私信~

在平时的学习、阅读文献或者和朋友的交流中，我们经常看到或听到高/低电平(HIGH/LOW)、上升/下降沿(rising/falling edge)、前/后沿(leading/trailing edge)、基线(base line)、脉冲幅度(amplitude)、振铃(ringing)、脉冲宽度(pulse width)、上升/下降时间(rise/fall time)、过冲(overshoot)、下冲(undershoot)及droop等等这些概念，我想有些读者对这些常用概念也不是特别了解。

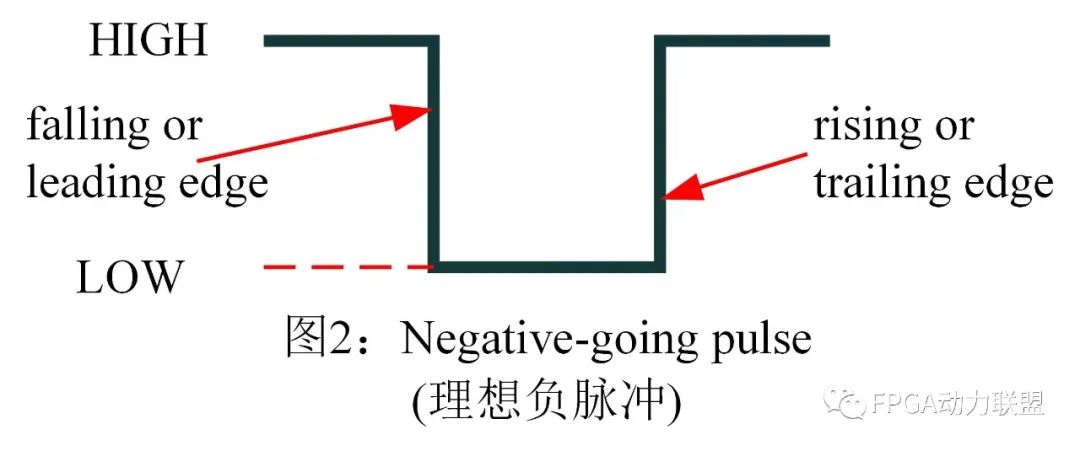

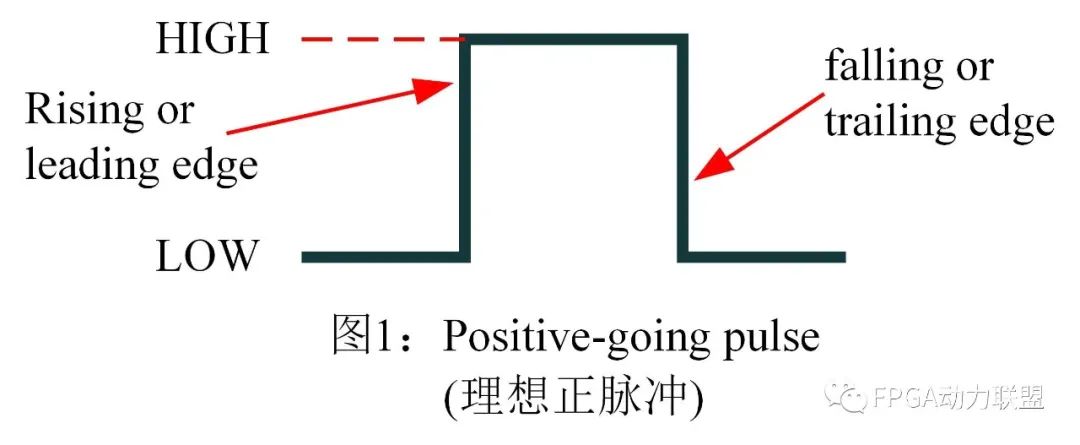

本篇博主将给出3张图，大家看完就会对这些概念一目了然，在今后阅读英文资料的时候就不至于一头雾水！

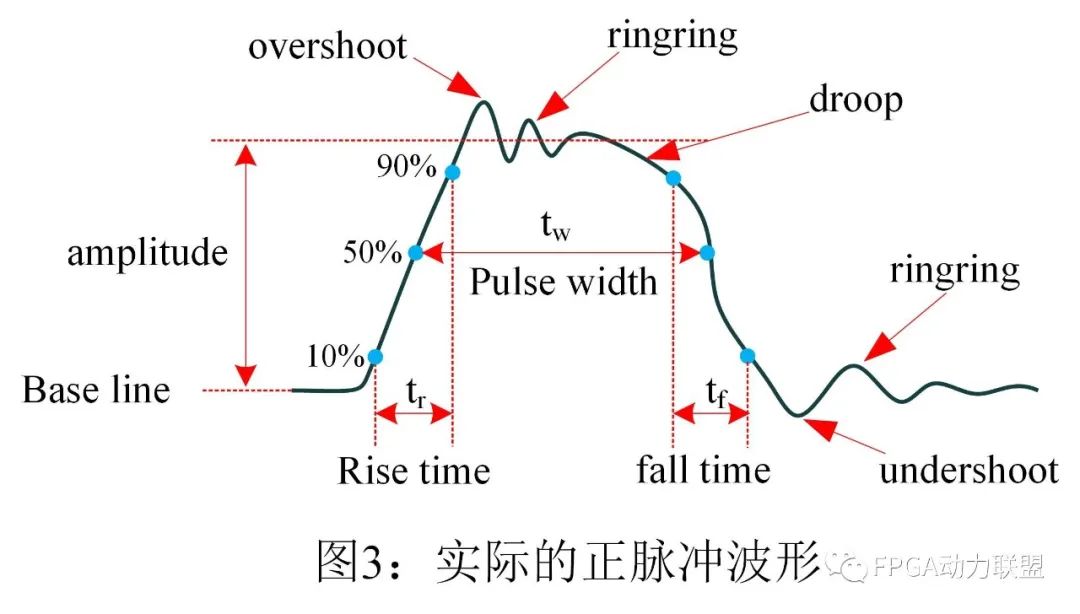

真实的脉冲实际上都是如图3所示，其中一些定义或者所谓的命名我们都比较好理解，但是很多人对overshoot、ringing、undershoot以及droop不太理解。

其实overshoot/undershoot和ringing是由电路的杂散电感和电容效应引起的高频振荡，真实世界中无法消除，我们只能通过优化电路设计从而降低杂散电感和电容对脉冲信号的影响。

脉冲后沿部分会出现droop，其实是由于电路的杂散电容和线路上的电阻造成的，这两个参数构成了一个RC低通滤波器，从而引起了幅度的下降。一般情况下，这个RC时间常数影响很小。

希望大家看完这三张图，有所收获！
